监控安防线路降压是什么情况?

线路压降与以下因素有关:

1、传输线的规格,即线径;知道线径通过查表即知其电阻率!

2、传输线的距离;

3、前端设备(摄像机、云台、解码器)的动作电流。(1台情况下,如果多台则要加N)

4、要知道控制端的控制电压。

5、要上过初中物理课,知道欧姆电路PIR,功率、电流、电阻之间的公式关系!

6、要懂数学计算。

7、看下面从网上搜来的。即可解决任何人的传输线压降计算问题。

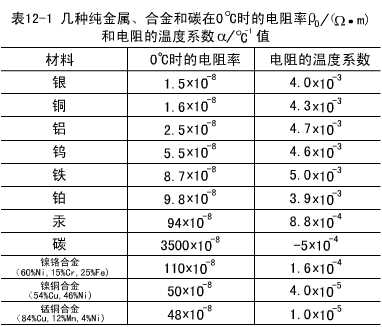

此主题相关图片如下:

按此在新窗口浏览图片

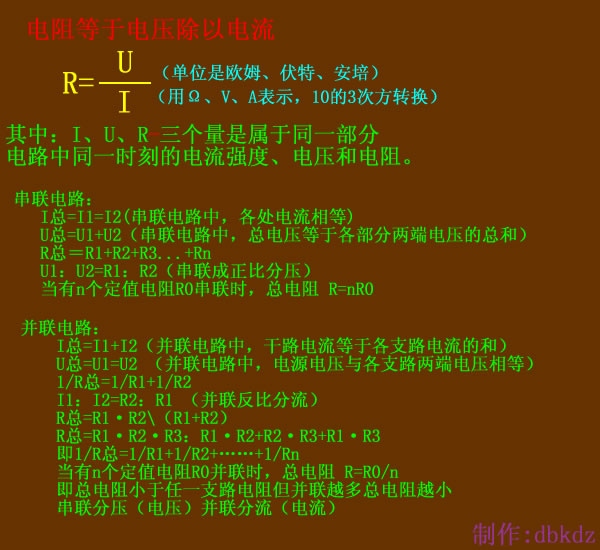

此主题相关图片如下:

按此在新窗口浏览图片

几种金属导体在20℃时的电阻率

材料电阻率(Ω m)

(1)银 1.65 × 10-8

(2)铜 1.75 × 10-8

(3)铝 2.83 × 10-8

(4)钨 5.48 × 10-8

(5)铁 9.78 × 10-8

(6)铂 2.22 × 10-7

(7)锰铜 4.4 × 10-7

(8)汞 9.6 × 10-7

(9)康铜 5.0 × 10-7

(10)镍铬合金 1.0 × 10-6

(11)铁铬铝合金1.4 × 10-6

(12) 铝镍铁合金1.6 × 10-6

(13)石墨(8~13)×10-6

可以看出金属的电阻率较小,合金的电阻率较大,非金属和一些金属氧化物更大,而绝缘体的电阻率极大。锗、硅、硒、氧化铜、硼等的电阻率比绝缘体小而比金属大,我们把这类材料叫做半导体(semiconductors)。

总结:常态下(由表可知)导电性能最好的依次是银、铜、铝,这三种材料是最常用的,常被用来作为导线等,其中铜用的最为广,几乎现在的导线都是铜的(精密仪器,特殊场合除外)铝线由于化学性质不稳定容易氧化已被淘汰。由于铝密度小,取材广泛,且价格比铜便宜,目前被广泛用于电力系统中传输电力的架空输电线路。为解决铝材刚性不足缺陷,一般采用钢芯铝绞线,即铝绞线内部包有一根钢线,以提高强度。银导电性能最好但由于成本高很少被采用,只有在高要求场合才被使用,如精密仪器、高频震荡器、航天等。顺便说下金,在某些场合仪器上触点也有用金的,那是因为金的化学性质稳定故采用,并不是因为其电阻率小所至。

1. 线径计算:电线电缆的规格都是用横截面积表示,如1.5㎡、2.5㎡等,通常可以将导线的线径除以2,再平方,乘以3.14。如1.5平方独股铜线线径1.38mm,计算(1.38/2)×(1.38/2)×3.14×1股=1.494954平方,这就是合格的国标线径。

2. 电阻计算:电阻值=电阻率*长度/横截面

3. 如果把各种材料制成长1米、横截面积1平方毫米的导线,在20℃时测量它们的电阻(称为这种材料的电阻率)并进行比较,则银的电阻率最小,其次是按铜、铝、钨、铁、锰铜、镍铬合金的顺序,电阻率依次增大。

铝导线的电阻率是铜导线的1.5倍多,它的电阻率p=0.0294Ωmm2/m,铜的电阻率p=0.01851 Ω·mm2/m,电阻率随温度变化会有一些差异。

则如果200m长的2*1.0的铜线作为电源线的话,电阻值=0.01851*200/1=3.702Ω

4. 线路允许的电压降:普通红外枪机要求电压为直流12V,如果采用15V直流电源为枪机供电的话,允许的电压差是3V。

5. 线路最大电流=设备工作电流*设备个数,如某条线路上共有2个枪机,每个枪机工作电流为500ma,则该线路最大电流=500ma*2

6. 导线的电阻=线路允许的电压降÷线路最大电流

由以上公式可以推导出,如果为某台要求工作电压12V,工作最大电流为500ma的枪机供电时,用15V直流电源进行远端供电,采用2*1.0的铜导线进行供电传输,线路最大长度应为:

导线的电阻=(15-12)÷0.5=6Ω

导线的电阻应为小于6Ω

电阻值=电阻率*长度/横截面 长度=电阻值*横截面/电阻率

所以,允许的导线长度最大=6*/0.01851=324M

所以采用2*1.0的铜线,允许导线长度应小于324M,由于导线为双股,所以如果采用2*1.0的铜线,长度应小于324M/2=162M。

从上面计算可以看出,一般情况下,应采用前端供电方式,即总线采用220V电源线,到每个摄像机变压,是经济实用的方式。

举个例子:

12V,1A的电源,通过300米(如果300米是距离那么回路长就是600米,要按600米线计算)铜制电源线,线缆是1平方毫米的铜线,衰减掉的电压有多少 ?

计算如下:

线路衰减电压U = 距离300米*电流1A*(铜导线1平方毫米阻值0.018欧姆)/ 导线截面积(假如是1平方mm)

=5.4V

如果是600米的话,则压降能降10.8V
