网络监控电视墙解决方案

网络监控电视墙一般有两种显示方式，一种是把网络视频信号通过网络视频解码器或视频解码卡解码成模拟视频信号，再输送到模拟电视墙；另外一种是把网络视频信号直接通过PC计算机直接解码显示到显示器上，给PC计算机配置多路输出单显示卡或配置多显示卡可以增加显示器输出数量。上述两种方案一般都可以通过专用控制软件来对输出图像进行控制。

本方案介绍的是以重庆劲浪科技的电视客户端软件和DVR或NVR软件为基础的以显示器为显示终端的网络监控电视墙解决方案。

电视客户端是以PC计算机作为视频图像解码设备并以显示器作为视频图像显示终端设备来显示网络传输来的网络视频信号，支持多画面分割显示、单屏显示和画面轮循切换显示等多种显示模式。

IDRS-PC Server、NVR客户端或IDRS-NVMS集中监控管理系统中的中心管理服务器、流媒体服务器和集中管理客户端都可以作为主控设备来控制电视客户端，一台主控设备可以同时控制多台电视客户端，但所有电视客户端的显示器总数不能超过24台（即一台主控设备最多能控制由24台显示器组建的显示器墙）。

1. 网络电视墙解决方案

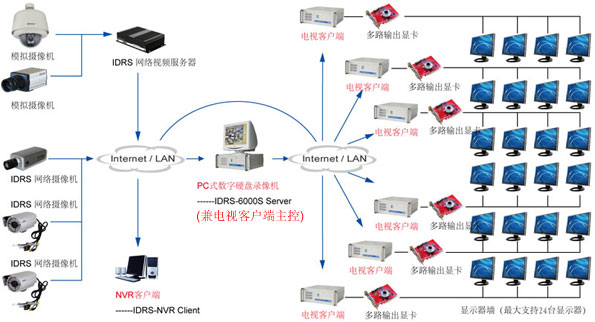

1）以PC式数字硬盘录像机作为主控设备的网络电视墙应用原理图：

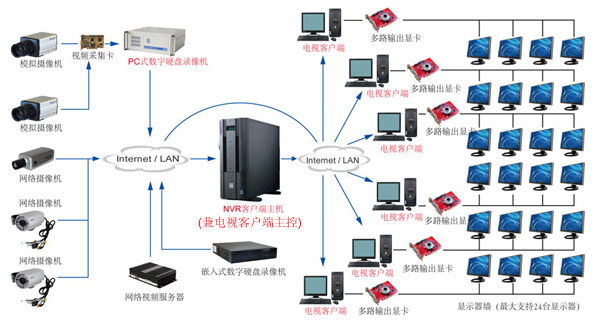

2）以NVR客户端作为主控设备的网络电视墙典型应用原理图：

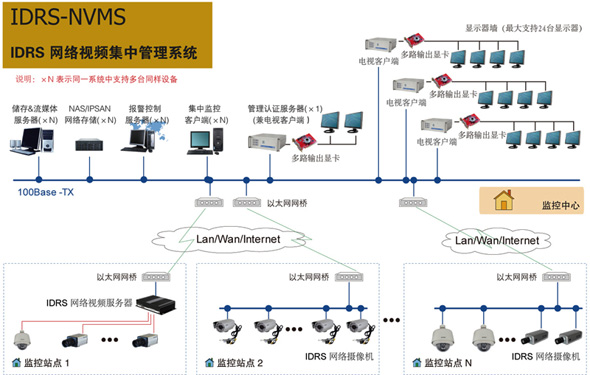

3）以IDRS-NVMS网络视频集中管理系统作为主控设备的网络电视墙典型应用原理图：

2. 操作和使用方法介绍

1) 设置

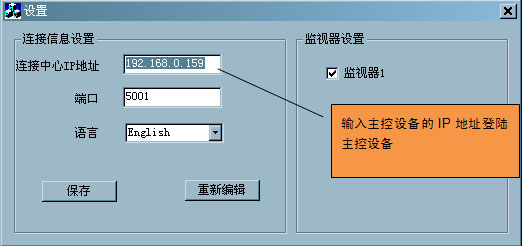

第一步：启动电视客户端软件，并登陆主控设备的IP地址登陆。（多个电视客户端可以同时登陆同一个主控设备）

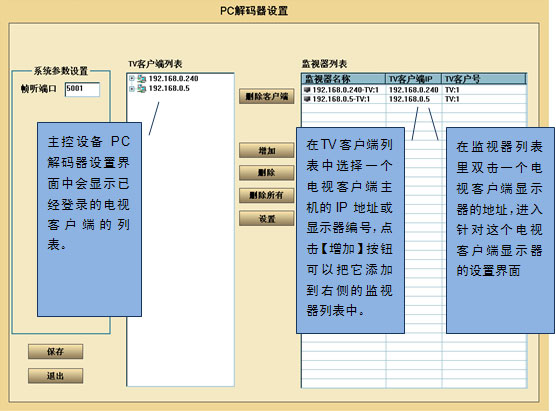

第二步：进入主控设备软件中的PC解码器设置界面，对电视客户端进行配置。

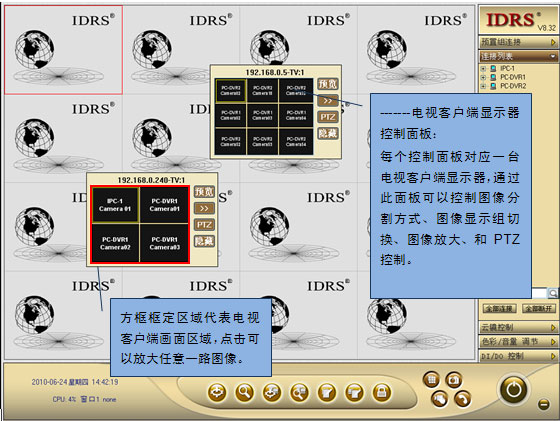

2) 操作使用

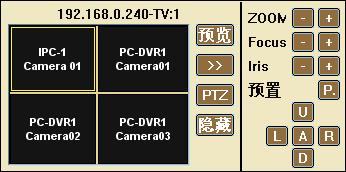

点击 按钮可以选择电视客户端显示器的画面分割模式

点击 按钮可以切换电视客户端显示器的显示分组。

点击 按钮可以控制选中窗口的PTZ。
