网络智能球机安装与调试

网络智能球机施工方法

1.安装高速球机支架，根据需要将电源线、报警输入输出线、视频线、控制线穿出支架。

2.悬挂类系列从上球罩包装箱里取出上球罩，将上球罩安装到各类支架上，如是室外高速球安装时，需要做好支架与上球罩的防水工作，请在外罩与支架处缠上生料带，如图示

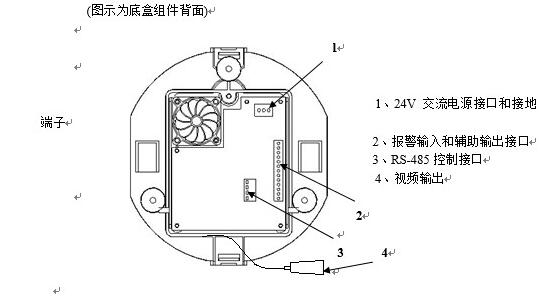

3.将电源线、报警输入输出线、视频线、控制线连接在上球罩接线板的各个接口上。如图示

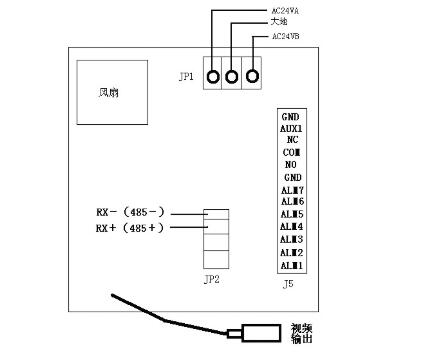

⑴ 报警输入线和辅助输出接口⑵ 电源接口和RS-485控制接口接线示意图如下图

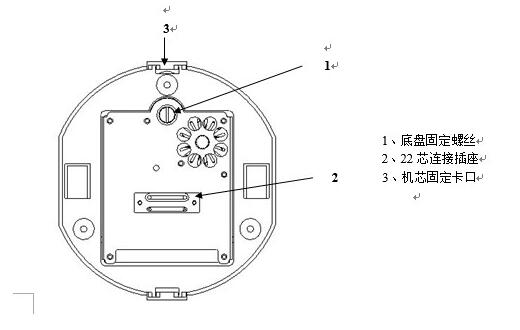

4.接线完成后，检查并整理各类电缆线。将盖板盖好，用一字螺丝刀将固定螺丝扭紧盖板。如图示(图示为底盒组件正面)

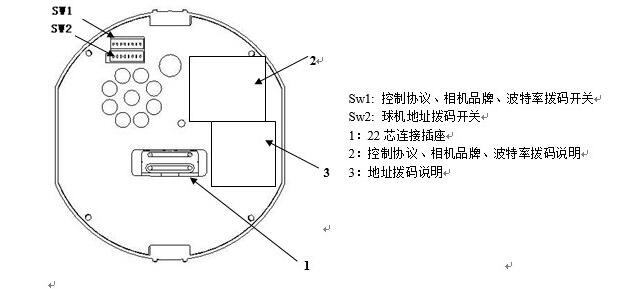

5. 从球芯包装箱里取出球芯，设置球机地址和波特率等参数。球机机芯底盘，如图所示，在底板上有SW1、SW2两个拨码开关，用来设置球机的地址码、摄像机型号、波特率、控制协议等参数，具体设置方法见3.3“开关设置”。

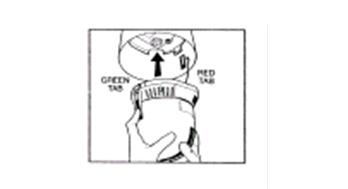

6.将球芯安装到上球罩上，将一体化球芯的红色卡扣和绿色卡扣与上球罩的红色标签和绿色标签相对应，然后先将绿色卡扣插入上球罩，后将红色卡扣插入上球罩，直到两边的卡扣都发出滴答的声音为止。如图示

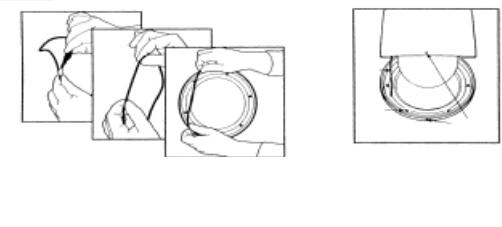

7.安装下球罩(1)将O形圈安装到下球罩外圈的凹槽上。(2)将上球罩安全带末端接到下球罩内壁的螺栓上并用螺帽固紧。

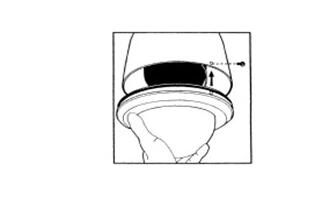

8.将下球罩推进上球罩里，对准安装螺丝孔，装上两个安装螺丝。

网络智能球机设置与调试

(1)网络功能使用。该款球机集网络与模拟功能于一体，若是使用其网络摄像机功能，则将该摄像机接入计算机，使用计算机中安装的海康客户端软件查找设备地址，对其lP地址进行修改，使其接入局域网或外网即可。

海康网络智能摄像机出厂默认IP地址为192.0.0.64，默认端口为8000，超级用户为admin，超级密码为123456。

(2)模拟功能。若使用该款摄像机的模拟功能，则还是使用网线将其接入计算机，使用海康客户端软件查找到该设备的IP地址，而后使用IE访问该设备，修改其通信波特率、地址代码、通信协议等，而后通过485总线实现硬盘录像机对其控制。
